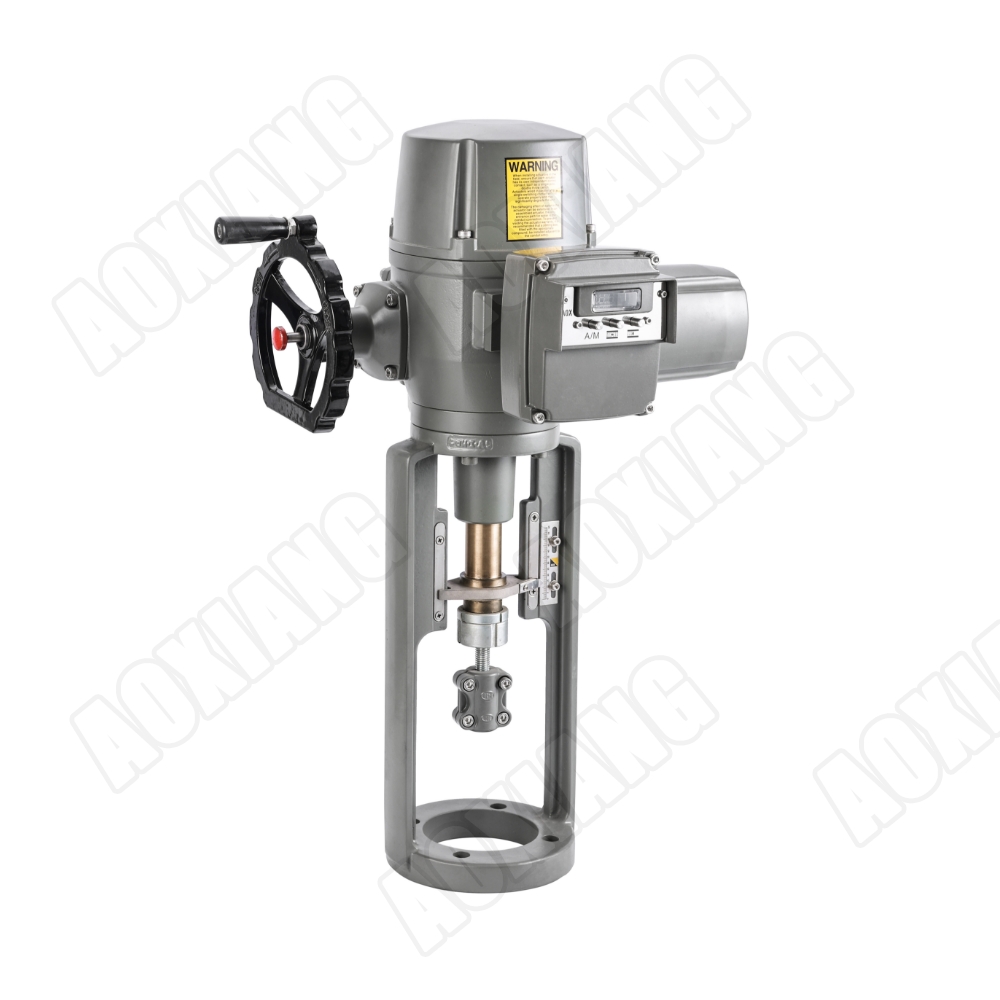

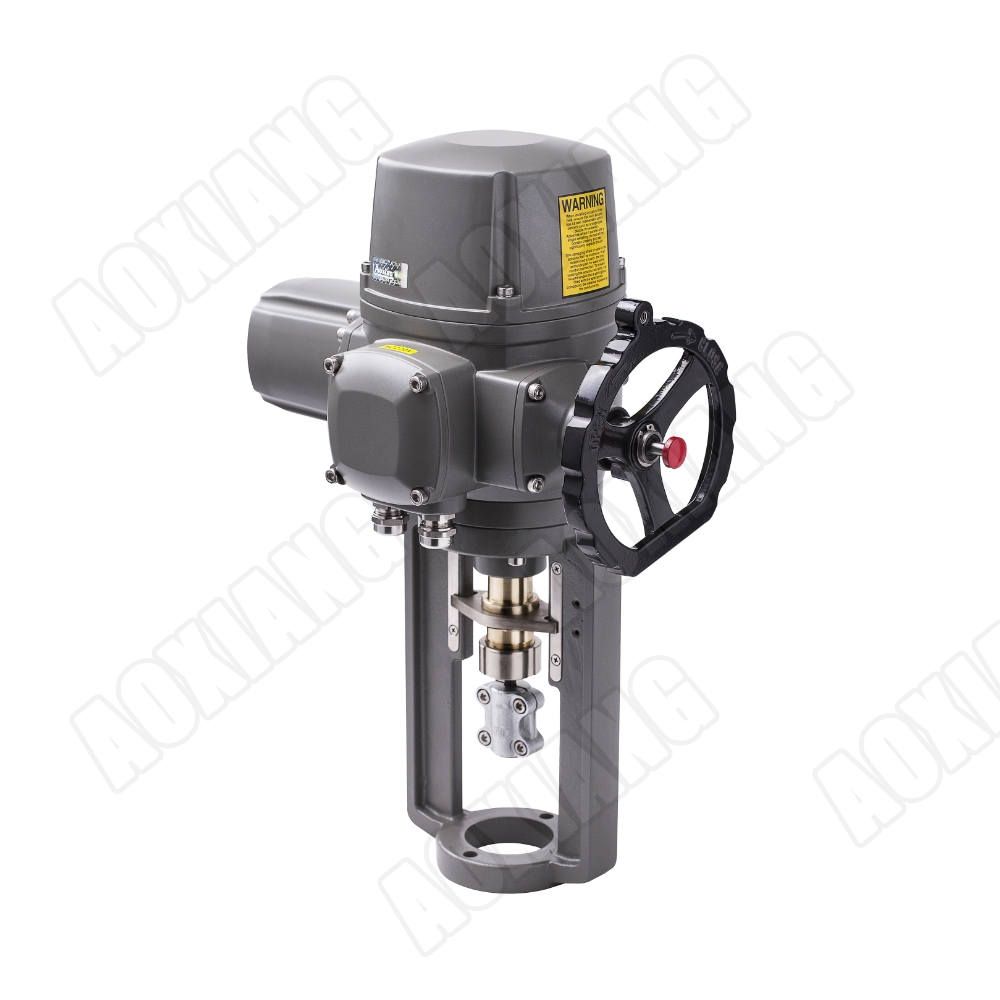

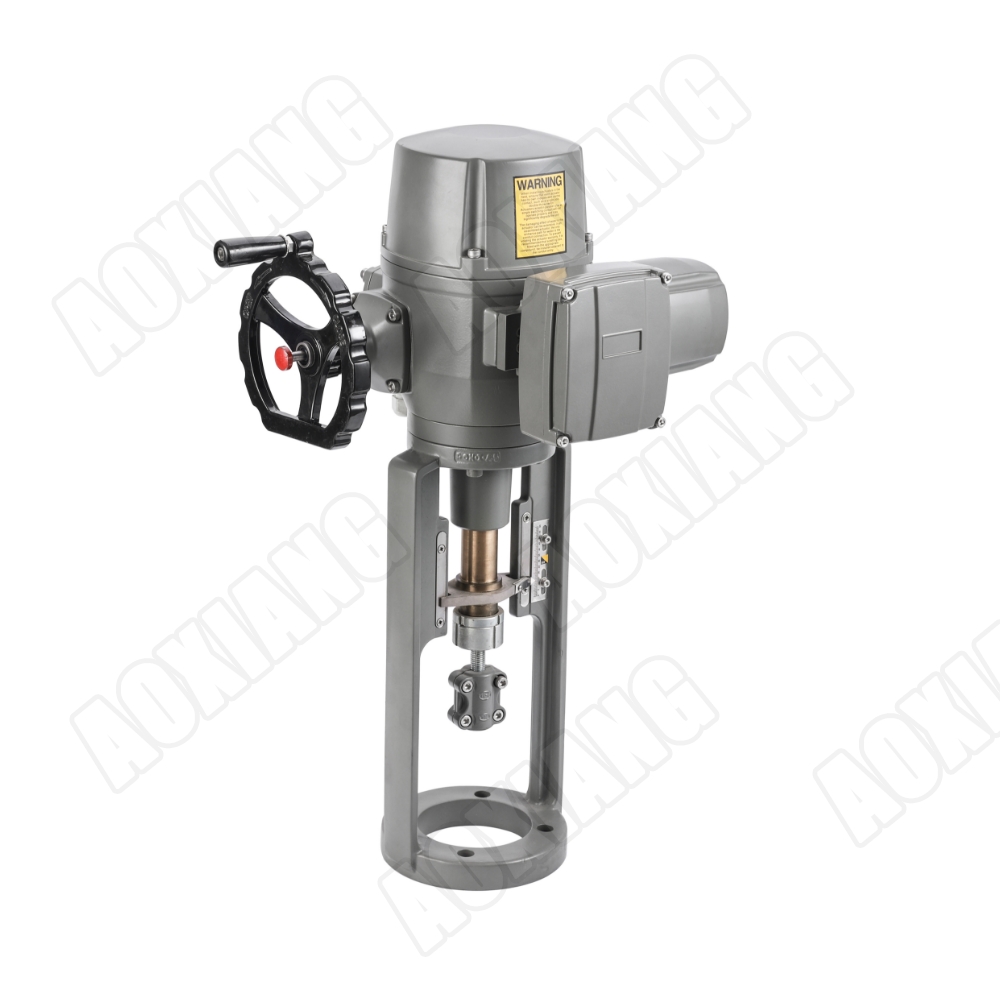

AOX-L-50~80直行程電動執行器

一、產品概述

“AOX-L”系列產品是新一代直行程產品，我們做了諸多創新，擁有了三項發明專Li及多項外觀及實用新型專Li。它采用模塊化設計，具有豐富地可拓展性功能，適用于多種閥門及同類產品。如閘閥、截止閥、調節閥等，廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱、樓宇自控等各行業中。它以AC380V/220V/110V交流電源為驅動電源，以開關量、模擬量或數字作為控制信號，可使電動閥門運動到所需位置，實現其自動化控制。“AOX-L”系列推力選擇范圍，其推力值由3000-30000N,還可以通過不同的支架來匹配相應的閥門。

二、性能特點

2.1殼體

殼體為硬質鋁合金，經陽Ji氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，有IP68可選擇。

2.2電機

采用全封閉鼠籠式電機，具有體積小、扭矩大、慣性力小等特點。絕緣等級為H級，內置過熱保護開關，可防止損壞電機。

2.3手動結構

手輪的設計保證安quan可靠、省力、體積小。帶手、自動離合功能。在停電情況下，可切換Zhi手動狀態，進行手輪 操作閥門，在電機旋轉的瞬間自動解除手輪嚙合，確保人員安quan。（注：在不通電的狀況下，電動執行器將保持手動狀態）

2.4刻度表

刻度表安裝在支架上,觀察更方便直觀。

2.5干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

2.6限位開關

電子雙重限位。行程可調，安quan可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精zhun并方便地設定位置。(智能一體化產品,無需此功能)

2.7自鎖

精密的螺桿螺母可傳輸大扭矩，效率高，噪音低（<50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。

2.8防脫螺栓

拆除外殼時，螺栓附在殼體上，不會脫落。

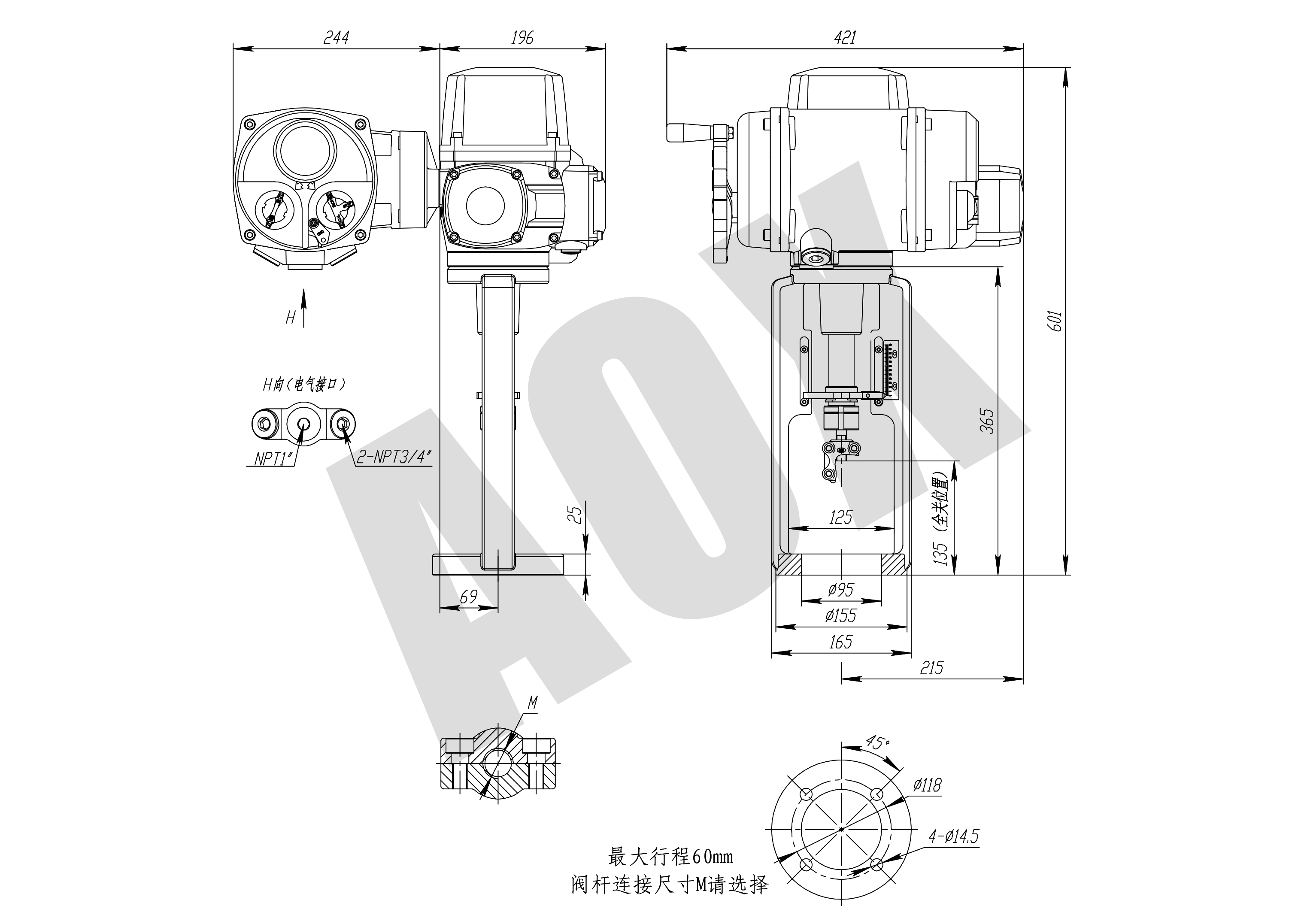

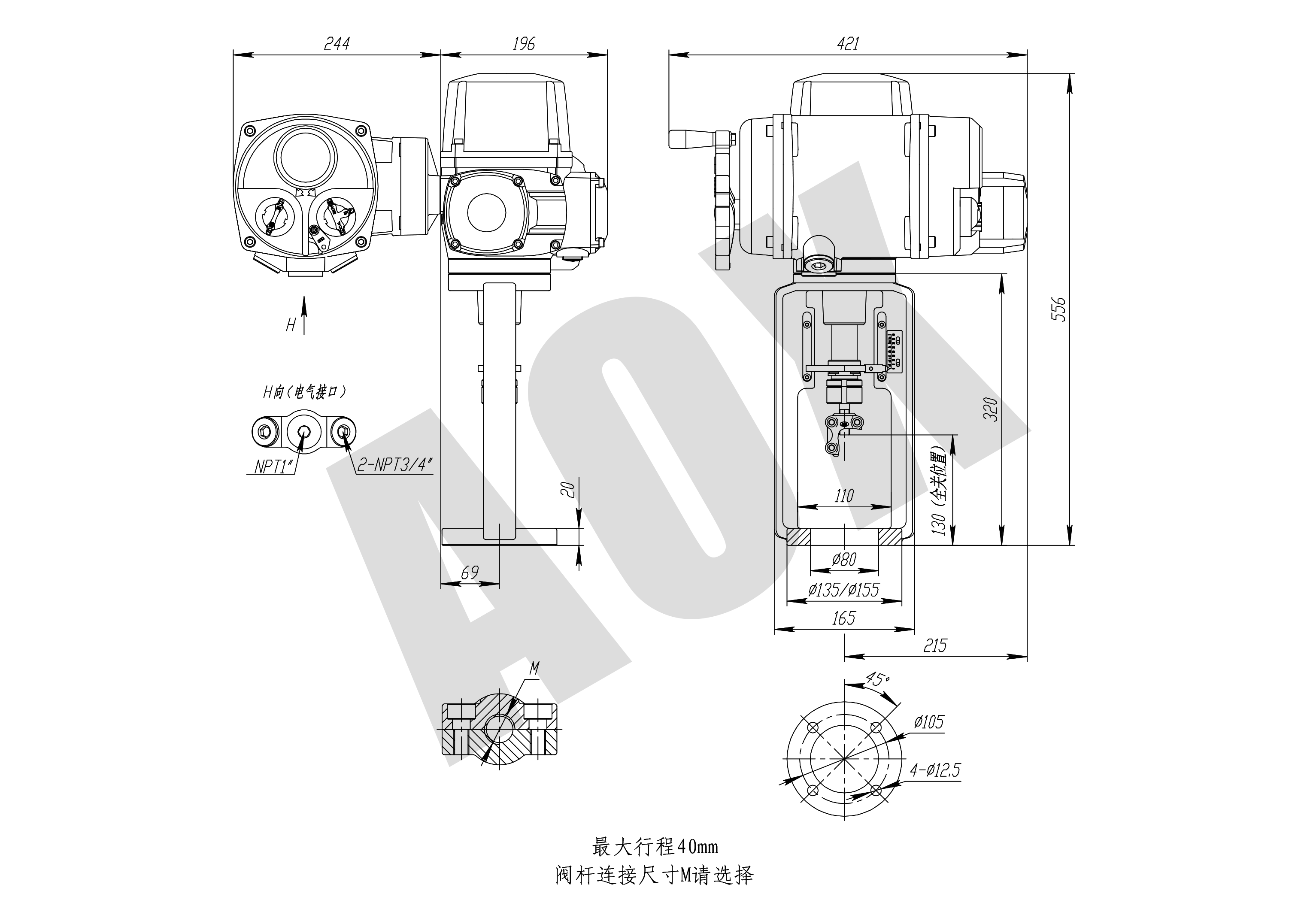

2.9安裝

底部安裝尺寸符合ISO5211標準，如閥門安裝尺寸與其不符，則另行設計。

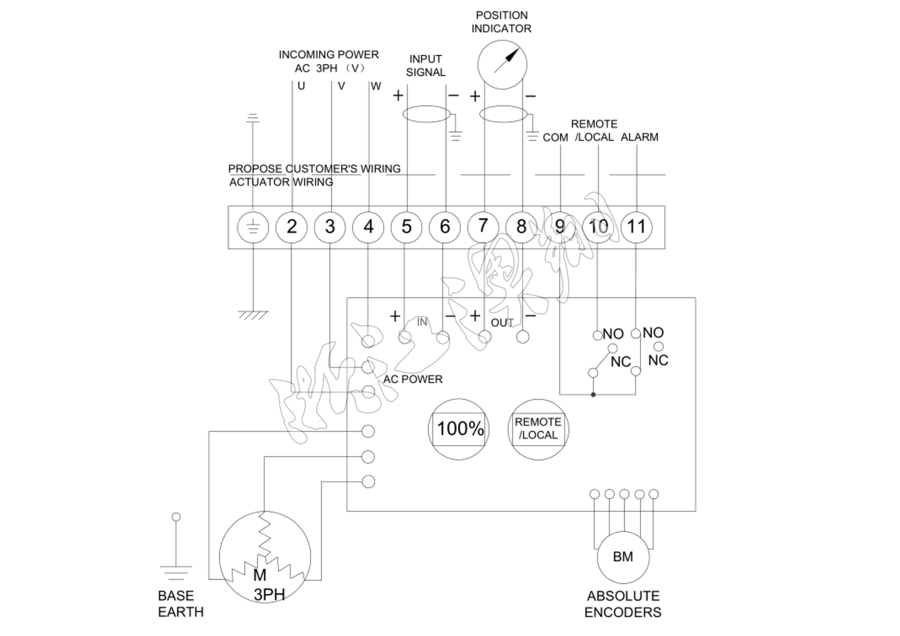

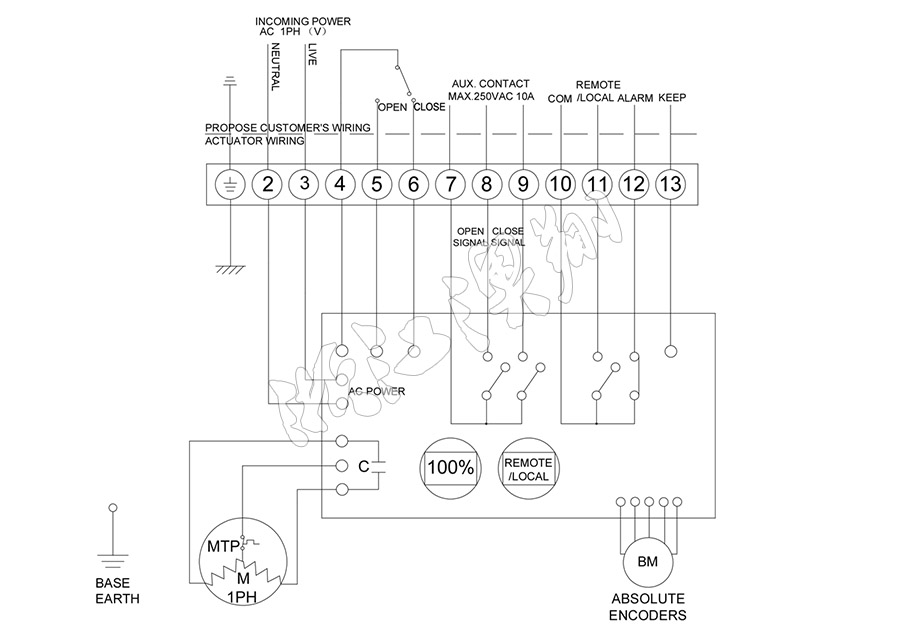

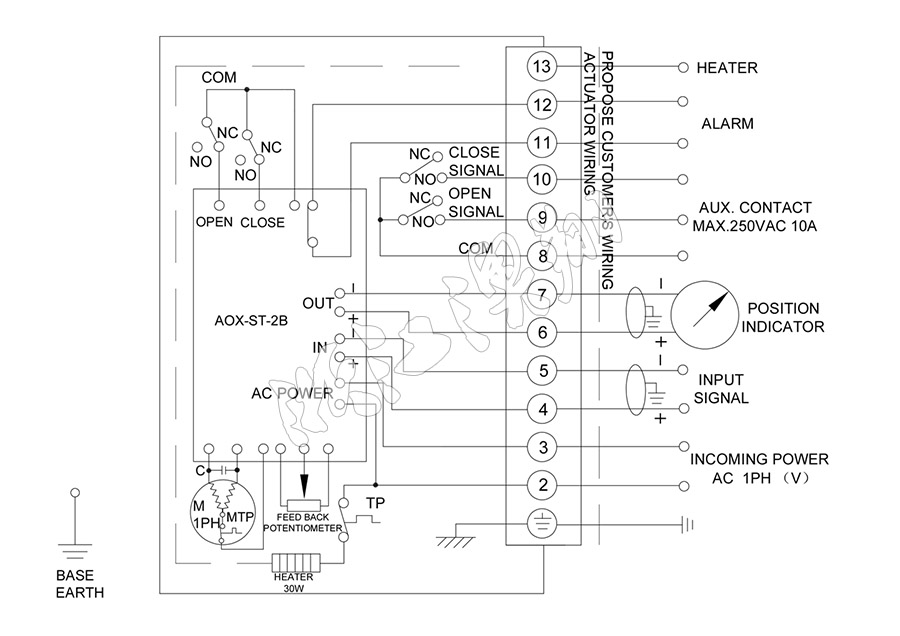

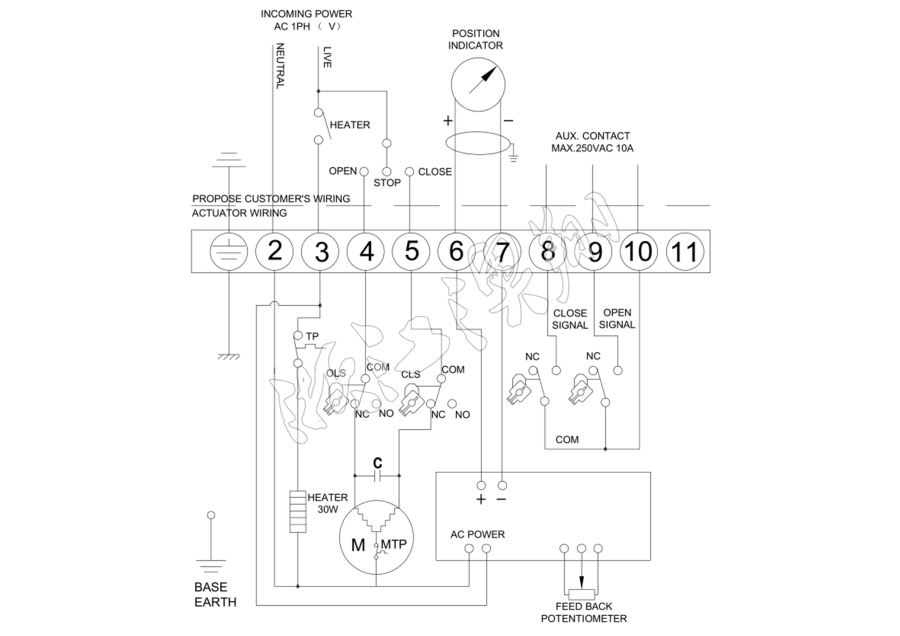

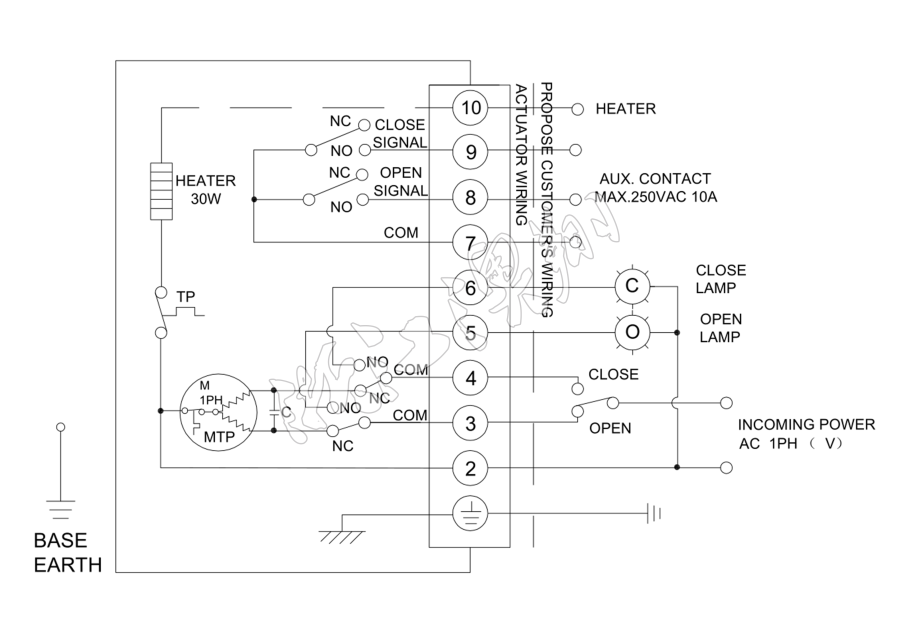

2.10線路

控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有Xiao滿足各種附加功能的要求。（可根據客戶要求另行加工）

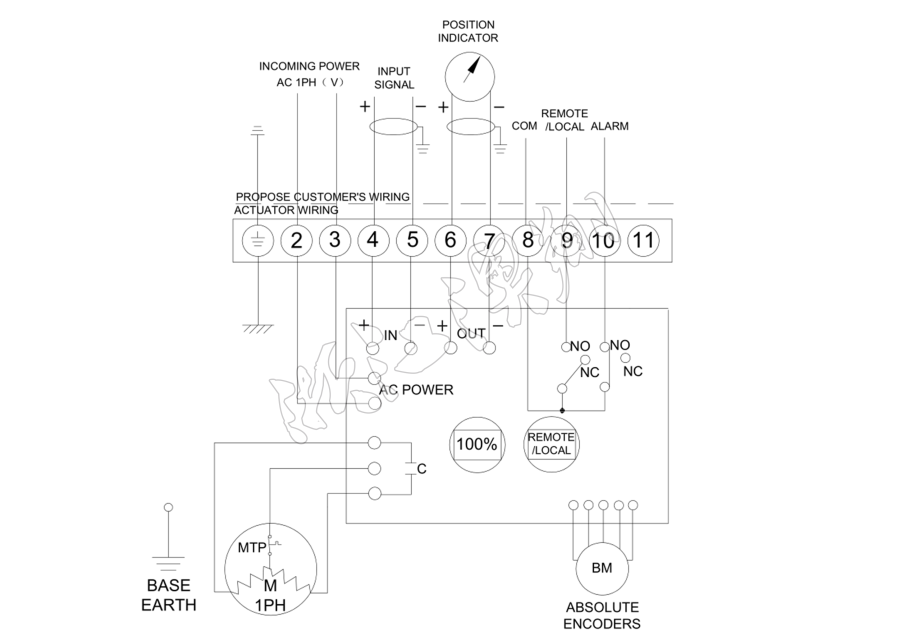

2.11智能模塊

采用集成度高、功耗低的單片機和模擬電路混合的控制板，全金屬外掛式安裝，使執行器電機熱源與控制板有Xiao隔離，很大程度上提高了軟件和硬件的抗干擾性能和耐溫性。

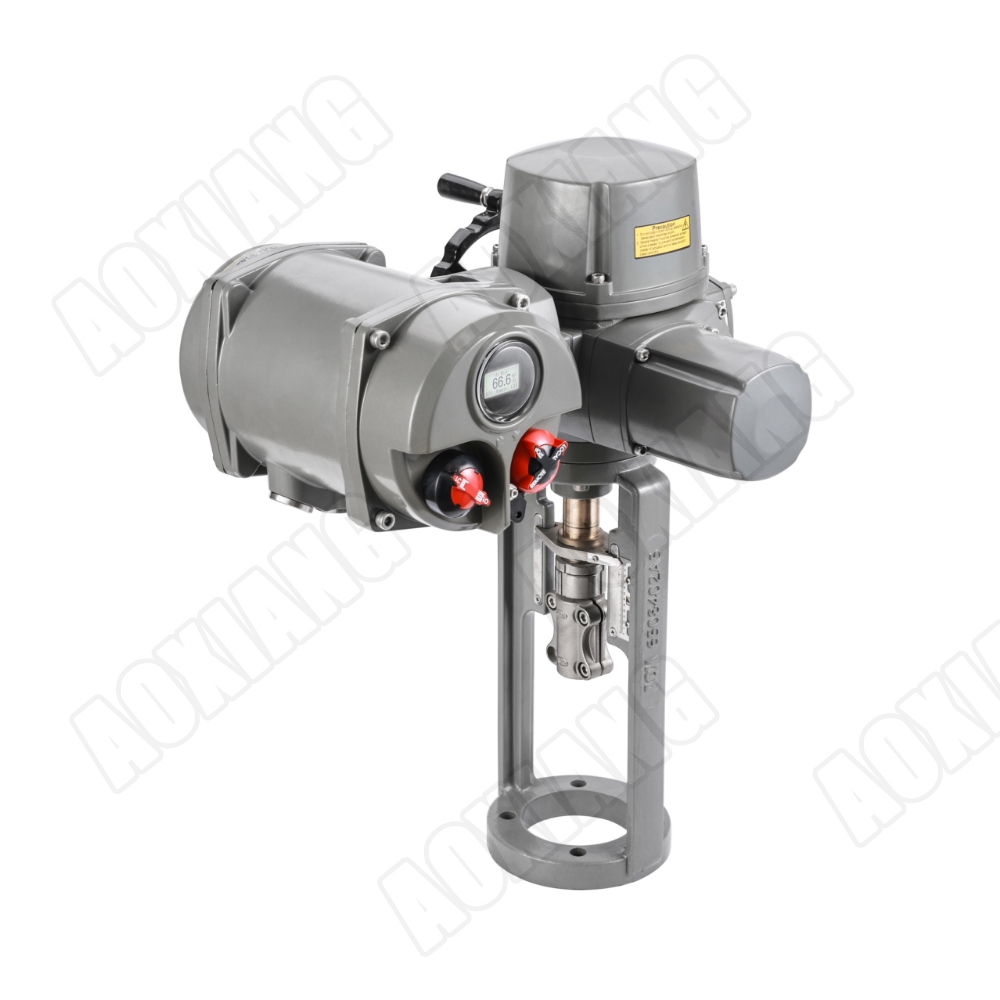

2.12閥位數字顯示

執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示。
